Бойлер косвенного нагрева: что это такое, почему и где его используют

Бойлер косвенного нагрева: что это такое, почему и где его используют

Многие владельцы частного жилья, которые имеют представление о назначении данного оборудования, нередко задают вопрос: зачем приобретать что-то дополнительное, если система отопления дома предусматривает как его обогрев, так и снабжение горячей водой? В данной ситуации в установке бойлера косвенного нагрева они не видят смысла, это кажется им ненужной тратой. Ознакомившись с этой статьей, вы поймёте, что это заблуждение.

В некоторых случаях люди долго решаются на строительство дома под ключ, потом его все-таки строят, а потом сталкиваются с огромным количеством доделок и доработок. Всему виной – разгильдяйство и некомпетентность строителей. И система отопления частного дома – это то, что можно посчитать и спроектировать сильно заранее.

Вначале расскажем, что же это за оборудование и для чего оно предназначено

Это нагреватель воды, с помощью которого появляется возможность снабжать горячей водой единовременно всех членов семьи. Бойлер КН не имеет своего теплоисточника, а в качестве теплоносителя в нем применяются тепловые ресурсы извне (например, отопительный котел и др.)

Так в каких же случаях необходим бойлер КН?

Например, вы решили принять душ, а в кухне кто-то в это время моет посуду. В этой ситуации температура горячей воды снизится у каждого из вас, либо вообще возникнет ее нехватка. Предотвратить эти дискомфортные ситуации поможет бойлер косвенного нагрева: он компенсирует недостаток горячей воды для всех.

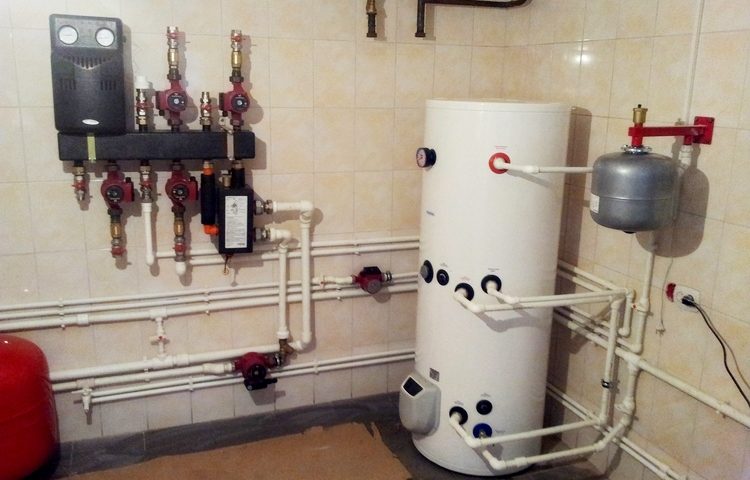

Внешний вид оборудования имеет сходство с цилиндрическим баком больших размеров.

Бойлер КН состоит из нескольких элементов:

  • корпуса;
  • бака из нержавеющей стали;
  • утеплителя;
  • теплообменника;
  • магниевого анода;
  • термометра.

Слой теплоизолирующего материала, находящегося между корпусом и баком бойлера, может удерживать показатель теплопотерь на уровне 3-4 градуса на протяжении 24 часов. Термометром контролируется температура воды в баке.

Бойлер косвенного нагрева: что это такое, почему и где его используют

Теплообменником является латунная или стальная трубка  в форме спирали, располагающаяся в полости бойлера, обычно в нижней части. Именно такая конструкция обеспечивает равномерный нагрев жидкости во всем баке.

Роль магниевого анода – защита бака от гальванического разрушения. Этот элемент с течением времени придётся менять, т.к. он подвержен износу.

Все современные бойлеры косвенного нагрева являются комбинированными и могут нагреваться от альтернативного очага нагрева. Например, летом, при отключении отопления, бойлеры могут нагреваться от электричества, либо от газа.

Как работает бойлер КН?

Механизм работы бойлера косвенного нагрева несложен.

В баке находится спиралевидная трубка (змеевик), в ней идёт непрерывная циркуляция теплоносителя. Эта циркуляция осуществляется насосом, который оснащен автоматикой. Он отключается при достижении водой температуры установленного уровня.

Температура воды в баке ещё долго сможет держаться на одном уровне, благодаря современным изоляционным материалам (например, полиуретановой пене).

Устройство каждого бойлера включает 2 патрубка на ввод и вывод, предназначенные для разных целей.

Патрубок ввода соединяют с котлом отопления, а теплоноситель проникает в него через змеевик, обеспечивая нагревание воды.

Патрубок вывода отвечает за подачу нагретой воды к месту ее использования.

Бойлер косвенного нагрева: что это такое, почему и где его используют

Что надо учитывать, приобретая бойлер КН?

Самое важное – уровень мощности системы отопления, установленной у вас. При использовании слишком мощного бойлера велик риск, что система отопления не справится с нагревом. Заранее решите, какое оборудование вы приобретете: настенный или напольный бойлер косвенного нагрева.

Примеры некоторых схем подключения бойлера КН

Обвязка с 3-ходовым клапаном

Наиболее часто используемая схема подключения бойлера косвенного нагрева. При ней отопительная система и сам бойлер подключаются параллельно. При таком подключении бойлера косвенного нагрева к котлу, он располагается близко к котлу, врезается циркуляционный насос на подачу, а затем 3-ходовый клапан.

Такой вариант находит успешное применение при использовании двух отопительных элементов, например, двух котлов. Этот вариант обеспечивает быстрое нагревание воды в бойлере, если на некоторое время отключить радиаторы.

Использование двух циркуляционных насосов

Применяется, когда бойлер КН используется редко или сезонно, и необходима вода, температура которой ниже, чем в системе обогрева. Первый насос размещают на трубе подачи, перед бойлером косвенного нагрева, а второй – на контуре отопления.

Существует ещё немало схем подключения бойлера косвенного нагрева, мы перечислили основные из них.

Этапы подключения бойлера КН

Чтобы понять, как подключить бойлер косвенного нагрева, нужно определить схему подключения. Тогда станет понятно, какое дополнительное оборудование вам потребуется. Это могут быть вентили, шаровые краны, гребёнки или клапаны.

Алгоритм работы:

  • Выбрать место установки, например, на полу или на стене.
  • Выполнить разводку.
  • Смонтировать тройник и клапан сброса давления, соединение закрепить герметиком.
  • Сверху прикрутить кран горячей воды, снизу – холодной воды.
  • Подключить к энергоисточнику, установить автоматику и термостат.
  • Установить режим нагрева.
  • Проверить подключение.
